4.1 시작 화면(프로젝트 목록)
1.
플랫폼에 로그인을 하시면 프로젝트 시작화면이 나타납니다.
왼쪽의 버튼을 통해 '프로젝트'와 '내 정보' 메뉴에 진입할 수 있습니다.
프로젝트 시작화면
•
왼쪽의 '프로젝트'를 클릭하시면 언제든지 시작화면으로 돌아와 다른 프로젝트로 이동할 수 있습니다.
내 정보 화면
•
'내 정보' 버튼을 클릭하시면 로그아웃과 내 정보 수정이 가능합니다.
로그아웃 확인 화면
•
'로그아웃' 버튼을 클릭하시면 로그아웃 재확인 창을 통해 로그아웃을 진행하거나 취소할 수 있습니다.
2.
플랫폼 시작 화면에서 '진행 중인 프로젝트', '완료된 프로젝트' '새 프로젝트 추가'를 선택할 수 있습니다.
시작 화면(프로젝트 목록)
•
'진행 중인 프로젝트' 항목에서 현재 진행 중인 프로젝트를 나열하여 볼 수 있고,
'완료된 프로젝트' 항목에서 기간이 완료된 프로젝트를 볼 수 있습니다.
•
'새 프로젝트 추가'를 클릭하면 프로젝트 추가 화면으로 이동할 수 있습니다. (최고관리자만 사용가능)
3. 시작 화면(프로젝트 목록)에서 각각의 프로젝트를 클릭하여 진입할 수 있습니다.
프로젝트 목록
•
오른쪽 상단의 정렬 버튼을 통해 프로젝트를 (시간순, 제목순)으로 재정렬할 수 있습니다.
•
본인의 계정 권한이 [최고관리자]이거나 [관리자]라면 각 프로젝트의 우측 하단의 (
설정) 버튼을 통해 '프로젝트 정보' 와 '참여자 정보' 페이지로 들어가 프로젝트를 관리할 수 있습니다.
설정) 버튼을 통해 '프로젝트 정보' 와 '참여자 정보' 페이지로 들어가 프로젝트를 관리할 수 있습니다.각 프로젝트 별 부여 권한에 따라 (설정) 버튼 클릭 시 보이는 메뉴가 다를 수 있습니다.
설정) 버튼 클릭 시 보이는 메뉴가 다를 수 있습니다.4.2 프로젝트 상세화면 (현장상황 목록)
개별 프로젝트를 클릭하시면 프로젝트 상세 화면(현장상황 목록)이 나타납니다.
드론 촬영 후 등록한 현장상황을 날짜와 썸네일 이미지로 확인하고 현장상황 페이지로 진입할 수 있습니다.
프로젝트 상세화면(현장상황 목록)
•
우측 상단의 정렬 버튼을 통해 날짜별 오름차순, 내림차순으로 리스트를 재정렬할 수 있습니다.
•
•
원하는 날짜를 클릭하여 그 날에 촬영된 현장상황을 확인할 수 있습니다.
4.3 현장 상세화면 (공통 - 상단 바)
(1) 타임라인
TIL(타임라인)을 통해 시간별 변화를 한 눈에 확인할 수 있습니다.
타임라인 사용화면
•
현장상황에 들어간 후, 촬영일 '좌,우(<, >)' 버튼을 클릭하시면 동일 프로젝트의 이전, 다음 현장상황으로 빠르게 이동할 수 있습니다.
(2) 현장비교
'현장 비교'를 통해 날짜 별 현장의 변화 모습을 확인할 수 있습니다.
현장비교 - 비교 슬라이더 화면
•
오른쪽 화면에서 비교할 다른 날짜의 현장상황을 지정하고 중앙 스크롤 바를 조정하시면 동일한 위치의 날짜 별 변화를 한눈에 비교하실 수 있습니다.
현장비교 - 2분할, 4분할 화면
•
고정된 범위로 동일 위치를 확인하고 싶으신 경우, 4분할 기능을 통해 최대 4개 날짜의 현장비교가 가능합니다.
GCP(ground control point)를 지정하지 않고 분석한 날짜와 비교 시 현장 위치(배치)의 차이가 생길 수 있습니다.
(3) 공유
프로젝트에 참여 중이 아닌 사용자에게 2D, 3D화면을 공유할 수 있습니다.
공유 화면
•
'공유' 버튼을 클릭하시면 외부 사용자에게 공유 가능한 2D지도 URL이 나타납니다.
•
'복사' 버튼을 클릭하여 복사된 주소를 외부 사용자에게 공유해보세요.
보안상의 이유로 해당 URL에서는 지도도구, 도면 등의 데이터는 확인하실 수 없습니다.
상세한 데이터를 봐야하는 사용자에게 공유가 필요한 경우엔 프로젝트에 참여자로 초대해주세요.
(4) 인쇄
인쇄 기능을 통해 보고 있는 화면을 PDF 또는 이미지 파일로 저장할 수 있습니다.
인쇄기능
저해상도 또는 고해상도 / PDF 또는 이미지 파일을 선택해서 저장할 수 있습니다.
인쇄기능_저장 형식 선택
도면 오버레이 / 인쇄 영역 지정
•
정사사진뿐만 아니라 지도도구, 도면 등의 화면도 함께 저장할 수 있습니다.
•
마우스로 원하는 인쇄 범위를 직접 지정할 수 있습니다.
(5) 다운로드
다운로드 기능을 통해 분석에 활용된 원본이미지와 분석된 데이터를 다운받으실 수 있습니다.

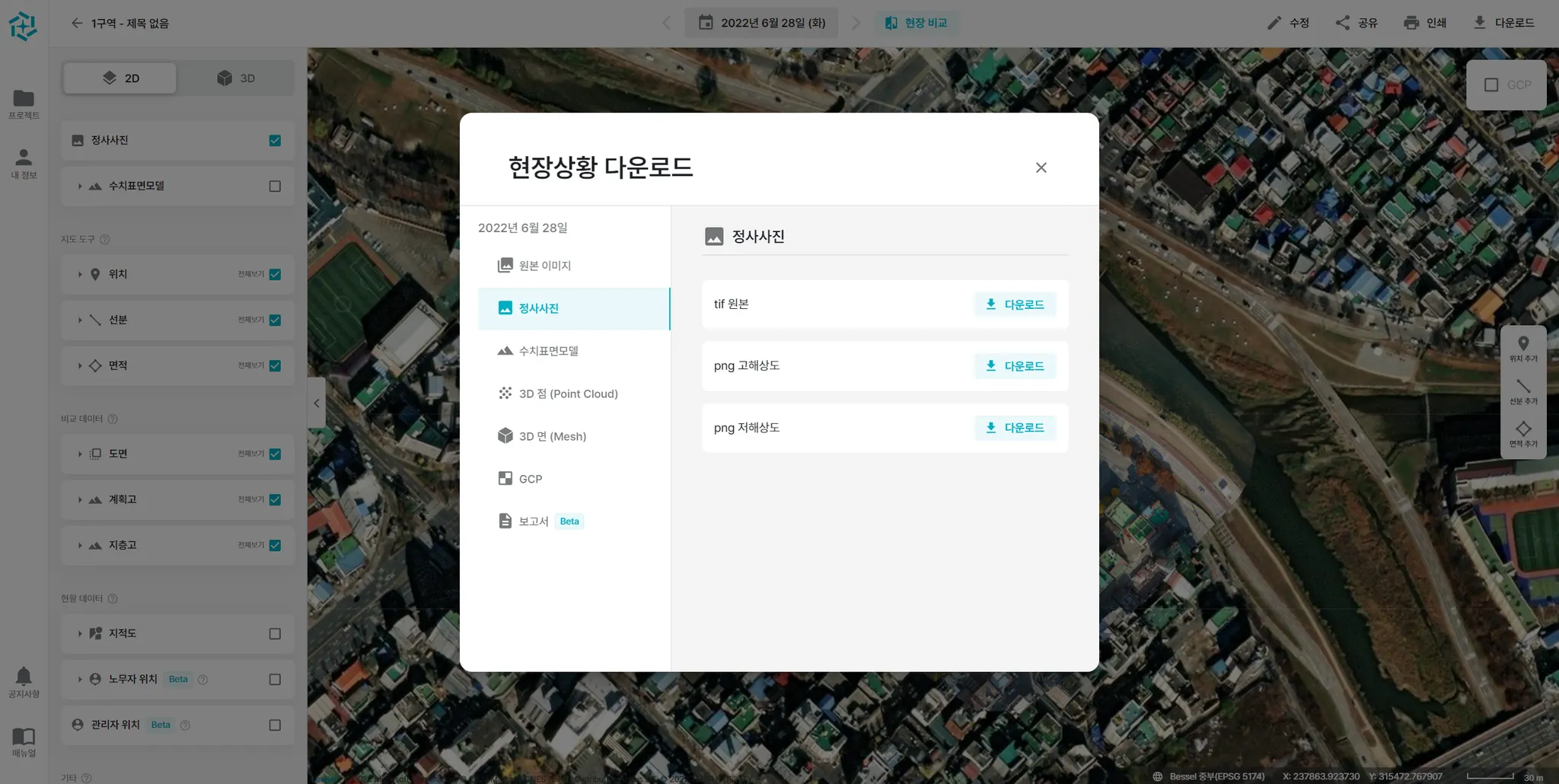

'다운로드' 화면
•
원본 이미지, 정사 사진, 3D점/면 등의 파일을 원하는 형태로 다운로드 받을 수 있습니다.
다운로드 팝업에서 원클릭 보고서 생성 및 다운로드가 가능합니다.
•
보고서 탭으로 이동 후 '보고서 생성' 버튼을 클릭해주세요.
•
보고서 생성이 완료되면 PDF형태로 보고서 다운로드가 가능합니다.
[안내]
•
지도 도구 보고서 - 선택한 지도 도구만 포함 : 켜져있는 지도도구 그대로를 PDF로 출력합니다.
•
지도 도구 보고서 - 전체 지도 도구 포함 : 연동되어있는 지도도구 전체를 PDF로 출력합니다.
•
지적 보상 상태 보고서 : [지적도] 메뉴에서 지정한 상태 값과 주소를 PDF로 출력합니다.
4.4 현장 상세화면 (2D - 사이드 바)
[공통] 연동 기능 활용
동일 프로젝트 - 동일한 구역의 현장상황에서 업로드 한 파일을 특정 날짜로 들여오거나 내보낼 수 있습니다.
보관함에서 가져오기 > 연동 On / Off
1.
[보관함에서 가져오기 >] 버튼을 클릭하세요.
2.
과거 현장에서 해당 카테고리에 업로드했던 모든 파일 목록을 확인할 수 있습니다.
3.
우측의 [연동 관리] 화면에서 원하는 파일만 연동을 켜주세요. (파란색이 되도록)
4.
연동된 파일은 왼쪽 화면에 리스트업 됩니다. (더이상 이용을 원치 않으시면 3번 화면에서 토글을 꺼주세요.)
[안내]
•
부여된 권한에 따라 연동메뉴나 삭제 메뉴가 보이지 않을 수 있습니다.
•
연동 해제 시 해당 날짜에서만 제외됩니다. (연동 해제 하더라도 파일이 삭제되지 않습니다.)
•
일회성으로 생성하여 더이상 사용하지 않는 파일은 우측의 [연동관리] 화면에서 파일 삭제를 진행해주세요.
(0) 분석 데이터
정사사진, 수치표면모델
사이드 바의 체크박스를 통해 통해서 정사사진, 수치표면모델, 도면 , 계획고 등 보고싶은 레이어만 선택하여 원하는 화면을 구성할 수 있습니다.

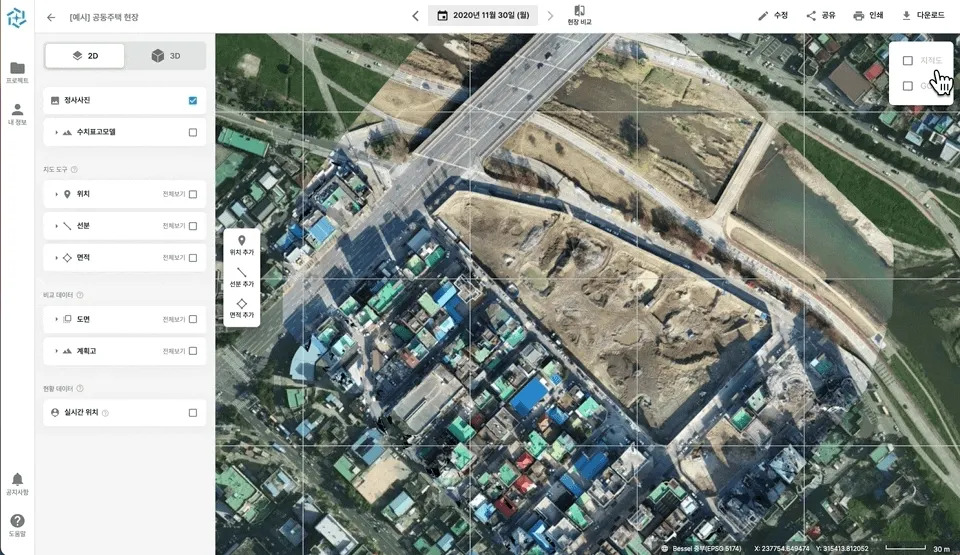

정사사진 ON, OFF 화면
•
정사사진 체크박스를 활성화하여 현장현황을 확인할 수 있습니다.
지도 도구 ON, OFF 화면
•
지도 도구 체크박스를 비활성화하여 작성된 면적, 길이 등 기능 셋을 ON, OFF 할 수 있습니다.
지도 도구로 현장 확인이 방해될 땐 지도 도구 체크박스를 OFF하여 없애보세요.
수치표고모델 ON, OFF 화면
•
수치표고모델을 활용하여 해당 2D 정사 사진 구역의 고도 정보를 확인할 수 있습니다.
수치표고모델 - 범위(고도) 조정 화면
•
수치표고모델 하위의 범위(고도)조정을 통해 보고싶은 고도 높이의 최소/최대 값을 직접 지정하여 원하는 높이의 고도를 시각적으로 쉽게 확인할 수 있습니다.
수치표고모델 - 불투명도 조정 화면
•
수치표도모델 하위의 투명도 조정을 통해 투명도 수치를 낮추면 2D 정사사진과 고도를 함께 볼 수 있습니다.
수치표고모델 이용 시 '지도 도구'를 OFF 하지 않으면 '지도 도구'도 지도에 함께 표기됩니다.
(1) 지도도구
프로젝트 선택에서 날짜 별 현장상황에 들어가면 2D 현장 사진과 함께 왼쪽에 지도도구, 비교 데이터, 현황 데이터, 기타 메뉴가 나타납니다.
현장상황 상세 - 2D 기본 화면
•
2D 지도에서 지도 도구와 레이어 뷰어, 도면 관리 등을 할 수 있습니다.
'위치 추가' 버튼을 이용하여 현장의 위치 사진과 메모를 할 수 있습니다.
지도 도구 - '위치 추가' 버튼 클릭 시 화면
•
2D 지도에서 '위치 추가' 버튼을 이용하여 원하는 지역을 클릭합니다.
지도도구 - 위치
지도 도구 - '위치 추가' 완료 시 화면
•
맨 왼쪽의 마커 모양을 클릭하시면 위치도구의 컬러를 원하는 색으로 지정할 수 있습니다.
•
기본적으로 부여되는 '위치nn' 이라는 이름 역시, 원하시는 이름으로 수정이 가능합니다.
•
해당 위치가 어떤 장소인지 설명을 입력하시면 함께 프로젝트를 공유하는 사람들에게도 정보가 보여집니다.
위치 도구를 생성하시면 생성 위치 주변에 찍힌 원본 이미지 목록을 확인할 수 있습니다.
위치도구 - 원본 이미지 클릭 화면
•
왼쪽 원본 이미지 목록 중 하나의 이미지를 클릭하시면 사진이 확대되어 나타납니다.
•
우측 상단의 버튼을 통해 (확대, 전체보기, 다운로드)가 가능합니다,
생성한 위치 도구들은 현장 상황이 아닌 프로젝트에 귀속되어 관리됩니다.
.gif&blockId=be649956-9af4-4016-8d05-a602d4c3a3ab)
•
위치 도구 데이터는 프로젝트에 귀속 돼 보관함에서 특정 날짜의 현장상황으로 연동 시키거나 해제할 수 있습니다.
•
위치 체크박스를 클릭하면 전체 켜기, 끄기가 가능합니다.
지도도구 - 선분
'선분 추가' 버튼을 이용하여 길이 측정 및 길이에 대한 단면을 확인할 수 있습니다.
선분 추가 화면
•
길이를 알고 싶은 시작점과 끝점을 지정하여 길이 정보를 확인할 수 있습니다. (최소 2개의 점 필요)
•
마우스 왼쪽 클릭을 통해 점을 지정한 후, 우클릭 또는 ESC 버튼을 클릭하여 설정을 완료할 수 있습니다.
•
설정 완료 전까지는 계속해서 선분의 꼭지점을 생성할 수 있습니다.
'선분 추가' 완료화면
[선분 추가 완료 시]
•
선분의 이름과 설명을 (입력/수정) 할 수 있습니다.
•
각 꼭지점의 좌표 값(x,y)과 높이 값(z)을 얻을 수 있습니다.
•
전체 선분 길이와 해당 선분 위치에 대한 단면 정보를 그래프로 얻을 수 있습니다.
선분 도구 - 단면정보 확인 화면
•
단면 정보에 나타나는 그래프 중 원하는 위치에 마우스를 올리면 고도 정보와 위치를 알 수 있습니다.
[기능 안내]
•
단면 정보에서 비교 날짜를 통해 동일한 구역의 다른 날짜와의 단면 정보를 비교하실 수 있습니다.
•
기준 날짜와 계획고의 단면 정보를 비교하여 토공사 물량 산출에 활용할 수 있습니다.
선분도구를 통해 현황고, 비교날짜, 계획고뿐만 아니라 시추를 통해 파악한 지층의 단면도 확인하실 수 있습니다.
단면정보 확인 - 지층파일
•
비교 날짜는 누적된 현장상황 중 특정 날짜의 현황고를 불러와 기준 날짜의 현황고와 단면을 비교할 수 있습니다.
생성한 선분 도구들은 현장 상황이 아닌 프로젝트에 귀속되어 관리됩니다.
.gif&blockId=eff128fe-331a-4a9f-99dc-31aecf3363d6)
•
선분 도구 데이터는 프로젝트에 귀속 돼 보관함에서 특정 날짜의 현장상황으로 연동 시키거나 해제할 수 있습니다.
•
선분 체크박스를 클릭하면 전체 켜기, 끄기가 가능합니다.
지층 파일 업로드는 좌측 지층고의 '파일 추가' 버튼을 클릭하여 추가할 수 있습니다.
이미지 현장상황 - 수정 - 지층 파일 화면
지층 파일은 tif 형식만 지원되며 최대 업로드 개 수는 5개입니다.
실제 파일명과 관계없이 왼쪽 필드에 입력하신 이름으로 단면정보에서 보여집니다.
지도도구 - 면적
'면적 추가' 버튼을 이용하여 면적 측정 및 절/성토량 비교가 가능합니다.
면적 추가 화면
•
원하는 구역을 지정하여 면적을 산정할 수 있습니다.
•
클릭 1회 시 추가 지점이 발생하며 우클릭 또는 ESC 버튼 클릭 시 면적구역 설정이 완료됩니다.

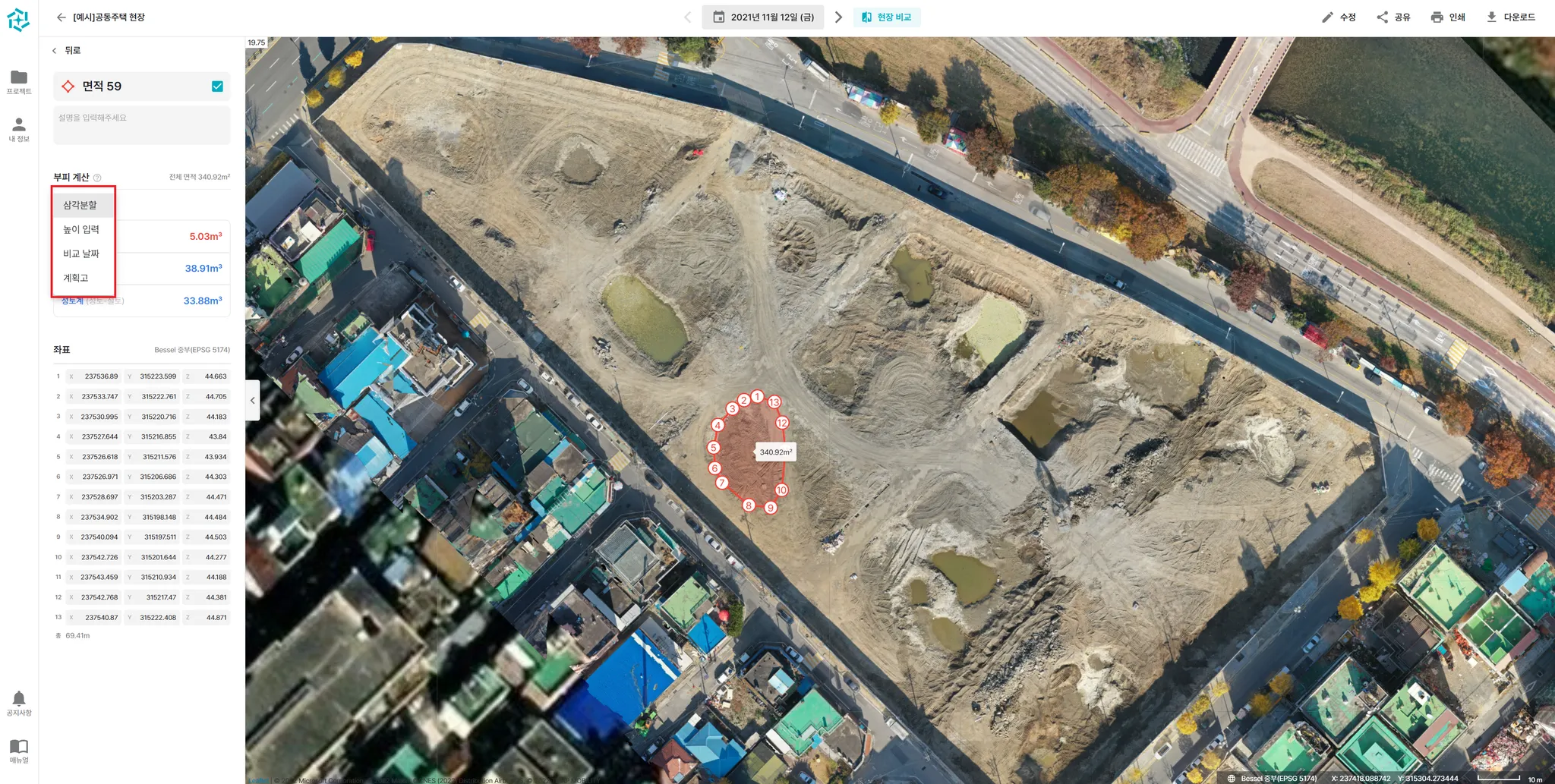

부피 측정 화면
[면적 추가 완료 시]
•
면적의 이름과 설명을 (입력/수정) 할 수 있습니다.
•
각 꼭지점의 좌표 값(x,y)과 높이 값(z)을 얻을 수 있습니다.
•
생성한 구역의 면적과 둘레를 알 수 있습니다.
•
삼각분할, 높이 입력, 비교날짜, 계획고와 비교한 절/성토 값을 알 수 있습니다.
[부피 계산 방식 안내]
기본적인 부피 계산 방식은 '삼각 분할' 방식으로 계산됩니다.
•
삼각분할 : 꼭지점별 z값을 바탕으로 임의의 삼각형을 만들어 절/성토량을 계산합니다.
•
높이 입력 : 입력하신 높이(m)값을 기준으로 절/성토량을 계산합니다.
•
비교 날짜 : 다른 날짜의 현장상황과 비교한 절/성토량을 계산합니다.
•
계획고 : 업로드한 계획고와 비교한 절/성토량을 계산합니다.
위의 계산 원리는 텍스트 오른쪽의 () 아이콘 위에 마우스를 올리시면 언제든지 재 확인이 가능합니다.
) 아이콘 위에 마우스를 올리시면 언제든지 재 확인이 가능합니다.생성한 면적 도구들은 현장 상황이 아닌 프로젝트에 귀속되어 관리됩니다.
.gif&blockId=928fb1e0-439a-4686-8d3f-da813377fa81)
•
면적 도구 데이터는 프로젝트에 귀속 돼 보관함에서 특정 날짜의 현장상황으로 연동 시키거나 해제할 수 있습니다.
•
면적 체크박스를 클릭하면 전체 켜기, 끄기가 가능합니다.
지도도구 - 토공 횡단선
'토공 횡단선 추가' 버튼을 이용하여 다량의 선분도구 생성이 가능합니다.
토공 횡단선 메뉴 화면
토공 횡단선 - 파일 추가 팝업
•
‘파일 추가’ 버튼을 클릭하여 csv 파일을 업로드할 수 있습니다. (최대 1GB)
•
우측의 [양식 가이드] 버튼을 클릭하여 업로드 파일의 양식을 확인할 수 있습니다.
토공 횡단선 csv 파일 양식 (샘플)
[토공 횡단선 csv 파일 양식 안내]
•
Line : 각 선을 식별할 수 있도록 이름을 적어주세요. (선택)
◦
생성할 수 있는 선 개 수의 제한은 없습니다.
•
x,y : 각 xy는 점의 위치를 뜻하므로, 최소 2쌍의 xy를 통해 하나의 선분 생성이 가능합니다.
프로젝트 좌표계에 맞는 x,y 좌표계를 숫자로 입력해주세요. (필수)
생성한 토공 횡단선 도구들은 현장 상황이 아닌 프로젝트에 귀속되어 관리됩니다.
•
토공 횡단선 데이터는 프로젝트에 귀속 돼 보관함에서 특정 날짜의 현장상황으로 연동 시키거나 해제할 수 있습니다.
•
왼쪽 메뉴에서 체크박스를 클릭하면 전체 켜기, 끄기 및 개별 켜기, 끄기가 가능합니다.
(2) 비교 데이터
도면
도면 체크박스를 ON하여 ''파일 추가' 버튼을 통해 도면을 업로드 할 수 있습니다.
•
플랫폼 내 모든 파일은 프로젝트에 귀속 돼 원하는 날짜의 현장상황에 연동하거나 해제 또는 삭제할 수 있습니다.
도면 업로드 화면 - 자동 배치
도면 업로드 화면 - 수동 배치
도면을 플랫폼에서 활용하기 위해 웹 브라우저에서 볼 수 있는 dxf파일로 변환이 필요합니다.
•
변환 방식은 총 3종류를 지원하며
◦
좌표값이 있는 도면을 위한 - 자동 배치 2종류
◦
좌표값이 없는 도면을 위한 - 수동 배치 1종류가 제공됩니다.
자동 배치 도면은 dxf 형식만 지원되며 50MB이하여야 합니다.
수동 배치 도면은 png, jpg, pdf, dxf 형식만 지원되며 50MB이하여야 합니다.
용량이 너무 큰 파일의 경우 후처리 작업 후에 업로드해주세요.
수동 배치 - '위치 지정' 화면
•
수동 배치의 경우, 파일 업로드 후 위치를 지정하여 정사사진에 도면 위치를 수동으로 배치할 수 있습니다.
[수동 도면 위치 지정 방법]
1.
도면을 확대/ 축소하여 위치를 식별하기 적합한 곳으로 마커 1,2를 드래그
2.
생성된 마커를 드래그 하여 도면을 지도에 맞게 설정
3.
도면과 지도(현장 정사사진)가 일치한다면 '완료' 버튼 클릭
위치 지정 화면에서도 확대/축소가 가능하니, 확대 기능을 활용하여 정확한 위치 지정을 해보세요.
'초기화' 버튼을 통해 마커 위치를 처음으로 돌릴 수 있습니다.
수동 배치 - '투명도 조정' 화면
•
위치 지정을 완료한 도면은 불투명도의 수치를 직접 입력하거나 바를 조정하여 투명도를 제어할 수 있습니다.
자동 배치 - 도면 업로드 화면
•
자동 배치 업로드의 경우, (1) 좌표 데이터를 포함한 dxf파일을 선택 (2) 기준 좌표계 선택 (3)도면 변환 방식 선택을 하시면 업로드가 완료됩니다.
[자동 배치 도면 안내]
•
dxf 파일은 해당 현장의 EPSG 좌표계에 맞는 좌표데이터를 포함하여야 좌표계 설정이 가능합니다.
•
도면과 프로젝트 좌표계가 다른 경우를 대비하여 여러 좌표계를 제공합니다. (기본적으로는 프로젝트 좌표계로 지정)
•
png, jpg, pdf 파일은 좌표데이터를 포함하지 않으므로 수동 배치로 업로드 해주세요.
계획고
계획고 화면
•
토공사 기간의 경우, 계획된 지반의 TIF파일을 업로드하시면 수치표고모델과 동일하게 고도를 확인할 수 있습니다.
•
또한, [현황고와 비교] 토글을 통해 해당 날짜의 지반고와 계획고를 비교하여 계획고에 맞춰 필요한 절/성토 물량을 계산할 수 있습니다.
지층고
지층고 파일 추가
•
시추 후 계산된 지반의 TIF파일이 있는 경우, 최대 5개 파일을 업로드 할 수 있습니다.
선분도구 - 단면 그래프 (지층고 활용)
•
지층고를 업로드 하신 후 선분도구를 생성하시면, 지층 별 높이 값을 개별로 확인하거나 겹쳐서 확인할 수 있습니다.
(3) 현황 데이터
지적도
지적도 - 토지보상 여부 체크 화면
•
지도 우측 상단의 지적도 체크박스를 통해 국토교통부에서 제공하는 지적 정보를 열람할 수 있습니다.
•
지도 내 구획된 공간을 클릭하시면 공시지가와 함께, 공사 중 토지보상 진행사항을 체크할 수 있습니다.
[지적도 - 토지보상 기능 안내]
•
토지보상 여부는 프로젝트 담당자가 직접 입력하여야 합니다.
•
선택 가능한 형태는 (미체크 시 = 미정 / 체크 시 = 보상 예정, 진행 중, 완료)로 제공됩니다.
지적도 - 토지보상 여부 골라보기 화면
•
토지보상여부를 체크하신 경우, 보고싶은 진행 상태만 골라서 확인하실 수 있습니다.
위험구역
출입을 통제하고 싶거나, 위험 작업이 예상된 구역을 지정할 수 있습니다. (면적도구와 생성방식 동일)
위험구역 추가 및 생성
1.
좌측 사이드 바의 ‘위험구역' 체크박스를 켜주세요.
2.
하단의 [위험구역 추가] 버튼을 클릭하세요.
3.
지도 위에 마우스 좌클릭 / 우클릭을 이용해 위험구역을 지정하세요.
위험구역 정보 입력
[위험구역] 내용 입력 안내
1.
이름 : 위험구역의 이름을 직접 지정할 수 있습니다.
2.
설명 : 구체적인 위험구역의 설명을 적을 수 있습니다.
3.
시작 일시 : 해당 구역의 출입을 통제하거나 위험 작업이 시작되는 시간을 지정할 수 있습니다.
4.
종료 일시 : 해당 구역의 출입을 통제하거나 위험 작업이 종료되는 시간을 지정할 수 있습니다.
5.
좌표 : 위험구역 꼭지점의 좌표 정보를 표기합니다.
[위험구역] 내용 입력 중 유의사항
•
위험구역의 일시는 필수로 지정해주셔야 정상적으로 저장이 가능합니다.
•
과거나 미래의 위험구역도 생성/저장이 가능하나 정책상 지도에 표기되지 않을 수 있습니다.
•
위험구역의 시작 일시가 되면 자동으로 지도에 표기되며, 종료 일시가 되면 자동으로 지도에서 사라집니다.
노무자 위치
실시간
프로젝트 QR코드를 스캔하여 메이사 가드 앱에 정상 가입한 사용자가 있다면,
현장상황 상세 페이지에서 노무자의 위치 정보를 확인할 수 있습니다.
1.
좌측 사이드 바의 ‘노무자 위치' 체크박스를 켜주세요.
2.
지도의 노무자가 뜨는지 확인하세요.
1.
특정 사용자의 정확한 위치정보가 궁금할 경우, 하단의 [노무자 위치 상세] 버튼을 클릭하세요.
2.
우측 리스트에서 정보를 확인할 사용자의 이름을 클릭하세요.
3.
클릭한 사용자의 정확한 위치로 지도가 이동하여 노무자가 가입 시 입력한 (이름, 휴대폰 번호, 마지막 위치 공유 시간)을 확인할 수 있습니다.
이전 위치 기록
오늘보다 이 전 날짜에 체크인 한 노무자가 있다면 [이전 위치 기록]에서 과거 위치를 열람할 수 있습니다.
1.
노무자 리스트에서 우측의 [이전 위치 기록] 을 탭하세요.
2.
지도 하단에 슬라이드바를 확인하세요.
슬라이드 바
[슬라이드 바] 이용 안내
1.
날짜 선택 : 클릭 후 최대 30일 이전까지의 기록을 선택할 수 있습니다.
2.
재생 선택 : 10초씩 앞/뒤로 이동할 수 있고, 시간을 일시정지하거나 재생시킬 수 있습니다.
•
기본 재생 속도는 1초에 10초 이동입니다.
3.
시간대 선택 : 0시부터 24시까지 선택할 수 있습니다.
CCTV
현장에 설치된 CCTV를 플랫폼에서 지도 위 위치와 함께 직관적으로 확인이 가능합니다.
CCTV
등록 문의는 help@meissa.ai 로 해주세요.
CCTV - 위치 지정
•
CCTV 등록이 완료된 경우, 최초 1회에는 위치 지정이 필요합니다.
•
[위치 없음] 태그가 붙은 CCTV명을 클릭 후 지도 위에 해당 CCTV가 위치한 지점에서 마우스 왼쪽 버튼을 클릭하여 위치를 지정해주세요. (파란색 CCTV 아이콘)
•
위치 지정 후 세부 이동이 필요하다면 드래그-드롭 기능을 통해 이동도 가능합니다.
CCTV - 각도 지정
•
위치 지정이 완료된 후, CCTV가 실제 바라보고 있는 시야각을 조정하여 입력할 수 있습니다.
•
최초 지정 시에는 270도로 고정되며 최대 0도에서 360도까지 숫자를 직접 입력할 수 있습니다.
CCTV - 전체보기 / 4분할 비교 / 9분할 비교
•
[전체보기] 버튼을 클릭하시면 1개의 CCTV화면을 크게 보실 수 있습니다.
•
등록된 CCTV가 많은 경우 4분할 / 9분할 화면으로도 한눈에 확인하실 수 있습니다.
이슈
현장상황 상세 - 이슈
[안내]
[이슈] 기능은 공사 진행중 발생한 문제를 지도 위에 정확하게 표기하여, 효율적인 소통을 통해 문제가 해결되는 순간까지 이슈를 기준으로 소통하고 기록하기 위한 기능입니다.
[주요 기능]
•
지도 위에 정확한 위치 표기
•
사진, 동영상 등 관련 파일 첨부
•
댓글을 통한 소통
•
진척 사항 관리 (진행중 - 완료됨)
•
좌측 사이드 바의 ‘이슈’기능을 켜주세요.
•
[이슈 추가] 버튼을 클릭하면 마커 포인트가 생성 됩니다. 지도 위에 이슈를 등록할 위치에서 마우스 왼쪽 버튼을 클릭하여 위치를 지정해주세요.

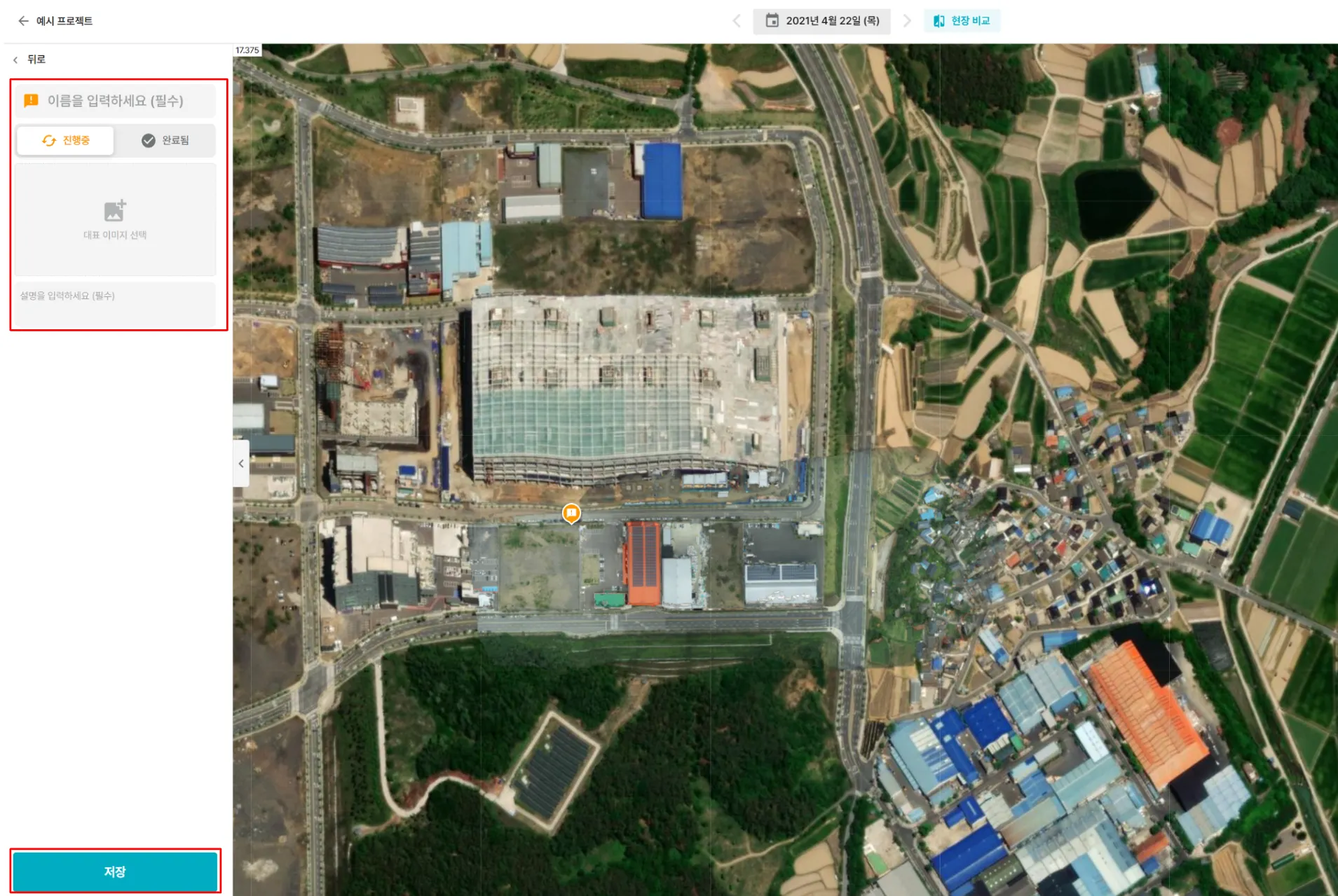

현장상황 상세 - 이슈 > 이슈 추가
•
이슈 상세페이지에서 이름, 대표이미지, 설명란을 채워주세요.
•
모든 필수정보를 기입한 후 ‘저장’ 버튼을 클릭해서 이슈를 저장해 주세요.
이름, 설명란은 필수 값이라 기입하지 않으면 이슈생성이 불가합니다.
현장상황 상세 - 이슈 > 대표 이미지 보기
•
이슈를 생성하고 대표이미지 클릭시 확대해서 확인이 가능합니다.
•
확대된 이미지에서 작성자, 업로드 날짜, 이미지 촬영일시 확인이 가능합니다.
•
우측 상단 다운로드 아이콘을 통해 이미지를 다운받을 수 있습니다.
현장상황 상세 - 이슈 > 이슈 상세보기
•
이슈를 생성하면 생성 시간, 생성자의 이름, 소속과 직책이 함께 표시가 됩니다.
•
댓글 창을 통해 해당 이슈에 대한 안건을 올리고 다른 사용자들과 의사소통을 할 수 있습니다.

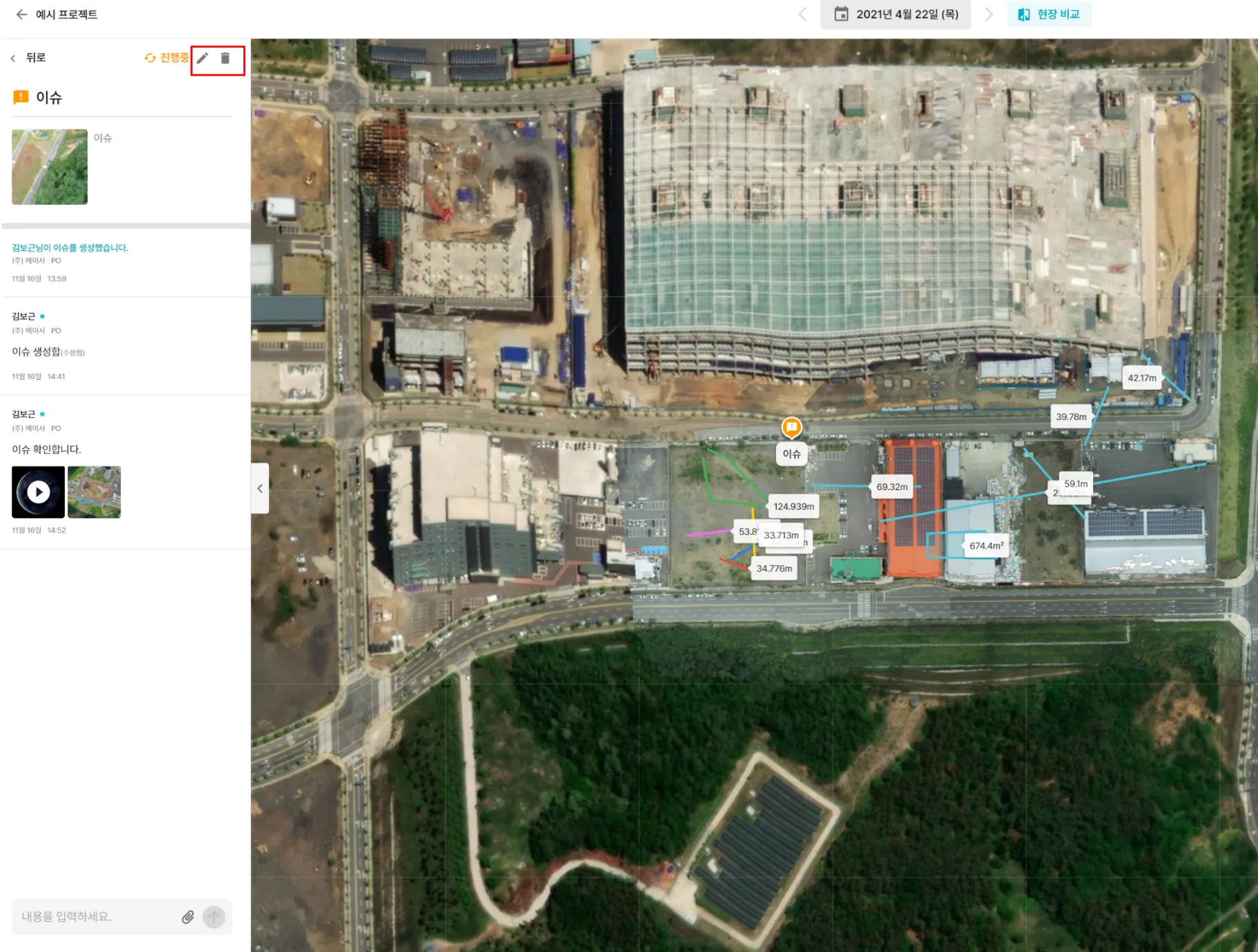

현장상황 상세 - 이슈 > 이슈 수정/삭제
•
이슈기능 우측 상단에 수정, 삭제 아이콘을 통해 이슈를 수정하거나 삭제할 수 있습니다.
현장상황 상세 - 이슈 > 이슈 수정 > 진척 사항 관리
•
이슈 수정 페이지에서는 이슈 상세정보와 이슈상태(진행중,완료됨)변경이 가능합니다.
•
[저장]을 클릭하면 수정된 내용이 반영 됩니다.
현장상황 상세 - 이슈 > 이슈 수정 > 진척 사항 관리
•
상태변경이 ‘완료’가 되면 완료된 이슈로 분류되어 회색 마커와 함께 표시됩니다.
현장상황 상세 - 이슈 > 댓글 작성
•
댓글을 생성하면 생성자 본인을 나타낸는 파란색 점과 같이 생성이 됩니다.
•
댓글에 텍스트와 함께 이미지, 영상, 기타 문서파일 첨부가 가능합니다.
댓글 1개당, 아래 파일 형식에 맞춰 최대 10개까지 첨부 가능합니다.
•
파일 1개당 최대 1GB
•
이미지(JPG,JPEG,PNG)
•
영상(mp4, mov)
현장상황 상세 - 이슈 > 댓글 수정 / 삭제
•
등록한 댓글 위에 마우스를 올리면 수정(연필 아이콘) 및 삭제(휴지통 아이콘)이 뜹니다. 각 아이콘을 클릭하여 댓글 수정 및 삭제가 가능합니다.
•
수정은 본인이 생성한 댓글에서만 가능합니다.
미디어 파일이 첨부된 댓글의 경우 텍스트 수정만 가능합니다.
(4) 기타
기타 파일
현장에서 쓰이는 모든 파일을 업로드 및 다운로드 할 수 있습니다.
기타 파일 - 파일 추가
[Tip]
•
모든 파일 형식을 용량 제한없이 업로드 가능합니다.
•
웹하드 대용으로 파일을 자유롭게 공유하세요.
업로드 한 기타 파일은 [보관함에서 확인>] 버튼을 클릭하여 우측 리스트에서 확인 가능합니다.
[안내]
•
부여된 권한에 따라 기타 파일 추가 및 다운로드 권한이 없을 수 있습니다.
•
기타 파일의 경우
◦
현장 날짜와 관계 없이 전체 프로젝트에서 확인할 수 있어 연동 기능을 제공하지 않습니다.
◦
2D와 3D와 관계 없이 데이터를 확인할 수 있습니다.
← 이전 매뉴얼
다음 매뉴얼 →
설명되지 않은 부분이 있나요?
걱정하지 마세요! 지원팀(help@meissa.ai)으로 이메일을 보내주세요
